鑿巖釬具鋼中空鋼

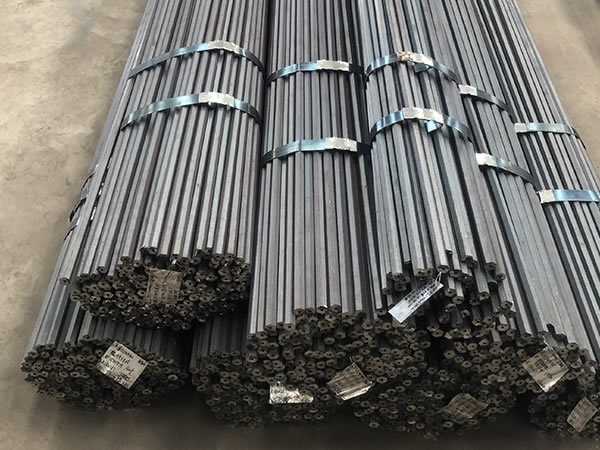

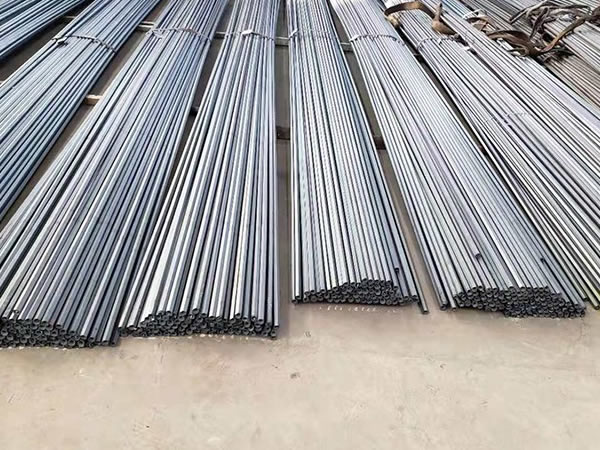

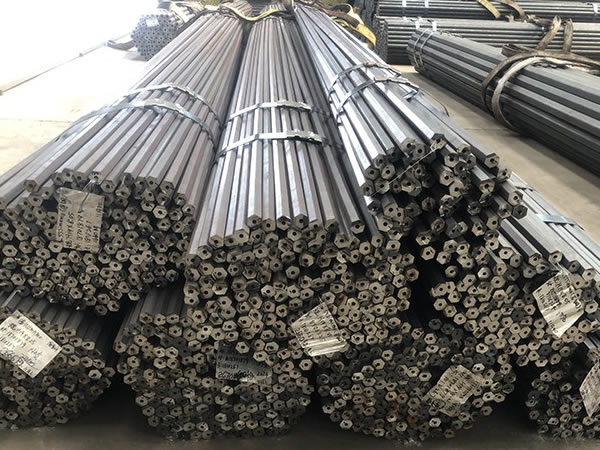

六角中空鋼

產(chǎn)品描述：六角中空鋼軋制工藝: 以軋H22 ,ZK95CrMo 為例,擬定軋制工藝如下: 1、粗軋。在a500 mm ×2 軋機(jī)上采用專用的中空鋼延伸孔型系統(tǒng),在a500 機(jī)組軋9 道次,軋出中間方坯進(jìn)入連軋機(jī)組軋制不同規(guī)格的中空鋼。
在線訂購

六角中空鋼軋制工藝:

以軋H22 ,ZK95CrMo 為例,擬定軋制工藝如下:

1、粗軋。在a500 mm ×2 軋機(jī)上采用專用的中空鋼延伸孔型系統(tǒng),在a500 機(jī)組軋9 道次,軋出中間方坯進(jìn)入連軋機(jī)組軋制不同規(guī)格的中空鋼。

2、連軋機(jī)組。采用平- 立交替的孔型系統(tǒng),所有規(guī)格都在立式軋機(jī)出成品。連軋采用專用的中空鋼孔型配輥,根據(jù)軋制不同的品種規(guī)格而配備相應(yīng)的軋制道次,其中H22 中空鋼采用14 架連軋出成品。

3、連軋控制。中軋機(jī)組采用微張力控制,張力系數(shù)應(yīng)小于1 %。精軋機(jī)組采用8 臺活套控制,根據(jù)軋制鋼種及規(guī)格的不同,采取不同的套高調(diào)節(jié),活套高度控制在100～300 mm 范圍內(nèi),同時,還采取不同的套寬控制活套內(nèi)的料型弧度,實現(xiàn)穩(wěn)定的無張力軋制。

規(guī)格代號	基本尺寸 H (mm)	中心孔直徑	平均重量（參考值）(kg/m)	材質(zhì)
H19	19.0	5.5	2.25	23CrNi3MoA 40SiMnCrNiMo 55SiMnMo 42CrMo 60Si2Mn 45Mn2 36Mn2V 37Mn5 其他材質(zhì)均可定做
H22	22.2	7.2	2.99
H25	25.5	8.0	4.06
H28	29.0	9.0	5.25
H32	32.5	10.0	6.63
H35	36.0	11.0	8.08
